ऊर्ध्वाधर लाइन हाइड्रोलिक केबल खींचने वाला कमिंस इंजन के साथ स्ट्रिंगिंग टूल्स

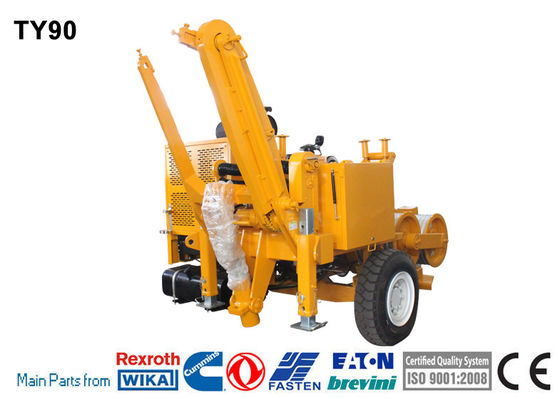

TY90 हाइड्रोलिक पुलर

यह मशीन पहाड़ी और पहाड़ी क्षेत्रों में 500 मिमी2 और उससे नीचे के दोहरे बंडल कंडक्टर, समतल भूमि में 630 मिमी2 और उससे नीचे के दोहरे बंडल कंडक्टर के तनाव स्ट्रिंग की अनुमति देती है,और विभिन्न इलाकों में एकल कंडक्टर 720mm2 काइसके अलावा, इसका उपयोग विभिन्न इलाकों में ओपीजीडब्ल्यू या एडीएसएस ऑप्टिकल केबल और 220 केवी मालवाहक रस्सी के कर्षण स्ट्रिंग के लिए किया जा सकता है।

विशेषताएं

बैल-व्हील व्यासः 540 मिमी

ग्रिव संख्याः 8

रस्सी का अधिकतम व्यासः 21 मिमी

रस्सी रील का अधिकतम व्यासः 1400 मिमी

कुल वजनः 4680 किलोग्राम

कुल आयाम (लंबाई*चौड़ाई*ऊंचाई): 4000×2200×2100 मिमी

प्रदर्शन

अधिकतम अंतराल खींचः 90kN

अधिकतम निरंतर खींचः 80kN

अधिकतम खींचने की गतिः 2.5 किमी/घंटा

अधिकतम गतिः 5 किमी/घंटा

अधिकतम गति पर खींचेंः 40kN

इंजन

डीजलः 118kw ((158hp)

शीतलन प्रणालीः पानी

विद्युत प्रणालीः 24V

मुख्य विन्यास

इंजन: कमिंस

हाइड्रोलिक पंपः जर्मन रेक्स्रोथ

मुख्य मोटर: जर्मन रेक्सरोथ

गति घटानेवालाः जर्मन रेक्स्रोथ / इटली बोनफिगिलियोली

टेल ब्रैकेट लिफ्टिंग मोटर: अमेरिकन ईटन

हाइड्रोलिक मीटर: जर्मन WIKA

ऑपरेटिंग हैंडलः जर्मन रेक्स्रोथ

हाइड्रोलिक ट्रांसमिशन

दोनों घूर्णन दिशाओं में गति परिवर्तन के लिए बंद हाइड्रोलिक सर्किट। This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

विन्यास

सेट-पॉइंट और अधिकतम खींच के स्वचालित नियंत्रण के साथ हाइड्रोलिक डायनामोमीटर

हाइड्रोलिक तेल शीतलन प्रणाली

हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण

स्वचालित स्तर हवा के साथ बोर्ड रील वाइंडर, मानक रील मोड 1100 और 1400 के लिए उपयुक्त

हाइड्रोलिक फ्रंट स्टेबलाइजर

ग्राउंडिंग कनेक्शन बिंदु

अतिरिक्त उपकरण

ट्रेलर के लिए प्रकाश व्यवस्था

रील बदलने के लिए हाइड्रोलिक रस्सी क्लैंप

घुमावदार गाइड रस्सी रोलर

15 किमी/घंटा की अधिकतम गति पर खींचने के लिए ट्रेलर

अतिरिक्त शाफ्ट

डिजिटल स्पीड और मीटर काउंटर (अतिरिक्त शुल्क)
