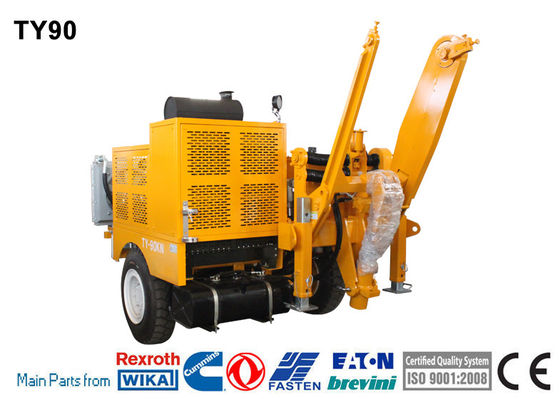

TY90 हवाई लाइन स्ट्रिंगिंग उपकरण 90kN हाइड्रोलिक केबल खींचनेवाला

TY90 हाइड्रोलिक पुलर

• यह मशीन पहाड़ी और पहाड़ी क्षेत्रों में 500 मिमी2 और उससे नीचे के दोहरे बंडल कंडक्टर, समतल भूमि में 630 मिमी2 और उससे नीचे के दोहरे बंडल कंडक्टर के तनाव स्ट्रिंग की अनुमति देती है,और विभिन्न इलाकों में एकल कंडक्टर 720mm2 का;
• इसके अलावा, इसका उपयोग विभिन्न इलाकों में ओपीजीडब्ल्यू या एडीएसएस ऑप्टिकल केबल और 220 केवी मालवाहक रस्सी के कर्षण स्ट्रिंग के लिए किया जा सकता है।

प्रदर्शन

• अधिकतम अंतराल खींचः 90kN
• अधिकतम निरंतर खींचः 80kN
• अधिकतम खींचने की गतिः 2.5 किमी/घंटा
• अधिकतम गतिः 5 किमी/घंटा
• अधिकतम गति पर खींचेंः 40kN

विशेषताएं

• बैल-व्हील व्यासः 540 मिमी
• ग्रिव संख्याः 8
• रस्सी का अधिकतम व्यासः 21 मिमी
• रस्सी रील का अधिकतम व्यासः 1400 मिमी
• कुल वजनः 4680 किलोग्राम
• कुल आयाम (लंबाई*चौड़ाई*ऊंचाई): 4000×2200×2100 मिमी

इंजन

• डीजलः 118kw ((158hp)
• शीतलन प्रणालीः पानी
• विद्युत प्रणालीः 24V

विन्यास

• सेट-पॉइंट और अधिकतम खींच के स्वचालित नियंत्रण के साथ हाइड्रोलिक डायनामोमीटर
• हाइड्रोलिक तेल शीतलन प्रणाली
• हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण
• स्वचालित स्तर हवा के साथ बोर्ड रील वाइंडर, मानक रील मोड 1100 और 1400 के लिए उपयुक्त
• हाइड्रोलिक फ्रंट स्टेबलाइजर
• ग्राउंडिंग कनेक्शन बिंदु

मुख्य विन्यास

• इंजन: कमिंस
• हाइड्रोलिक पंप: जर्मन रेक्स्रोथ
• मुख्य मोटर: जर्मन रेक्सरोथ
• गति घटकः जर्मन रेक्स्रोथ / इटली बोनफिगिलियोली
• टेल ब्रैकेट लिफ्टिंग मोटर: अमेरिकन ईटन
• हाइड्रोलिक मीटर: जर्मन WIKA
• ऑपरेटिंग हैंडलः जर्मन रेक्स्रोथ

अतिरिक्त उपकरण

• ट्रेलर के लिए प्रकाश व्यवस्था
• रील बदलने के लिए हाइड्रोलिक रस्सी क्लैंप
• घुमावदार गाइड रस्सी रोलर
• 15 किमी/घंटा की अधिकतम गति पर खींचने के लिए ट्रेलर
• अतिरिक्त शाफ्ट
• डिजिटल स्पीड और मीटर काउंटर (अतिरिक्त शुल्क)

हाइड्रोलिक ट्रांसमिशन

• दोनों घूर्णन दिशाओं में गति परिवर्तन के लिए बंद हाइड्रोलिक सर्किट। This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
